Three.js에서 제공하는 기본 Geometry에 대해서 알아보겠다.
Geometry는 앞선 포스팅에서 처럼 Mesh에 들어가는 요소 Geometry, Material 중에 형상을 의미하는 거라고 설명했다.
아래 그림은 Three.js 에서 제공하는 BufferGeometry 를 상속받아 사용할 수 있는 Geometry를 보여준다.
보라색글씨로 쓰여진 Geometry객체들이 자주 쓰이는 Geometry들이며, 본 포스팅에서 예시를 통해 알아 보겠다.

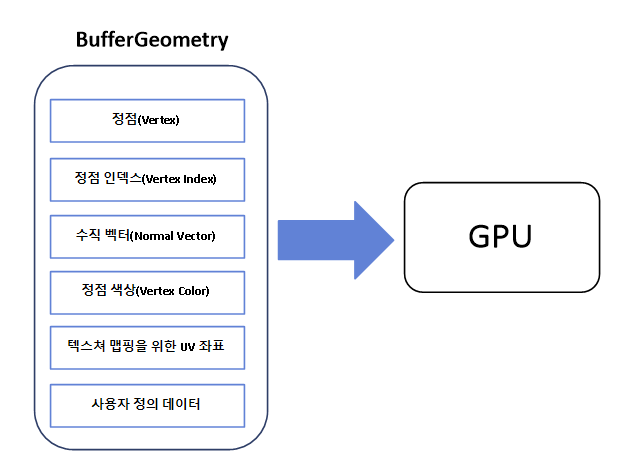

Geometry는 3차원 객체 형상을 정의한다. Geometry의 형상을 정의하기 위한 데이터는 아래 그림과 같다.
1. 정점(Vertex) : x,y,z 축의 대한 좌표
2. 정점 인덱스(Vertex Index) : 면을 구성
3. 수직 벡터(Normal Vector) : 정점에 대한 수직 벡터
4. 정점 색상(Vertex Color) :정점에 대한 색상
5. 텍스쳐 맵핑을 위한 UV 좌표
6. 사용자 정의 데이터 : 사용자가 임의로 정의한 데이터
=> 3차원으로 시각화 될때 GPU가 작동하여 보여줌.
그러면, 코드를 통해서 알아보겠다.

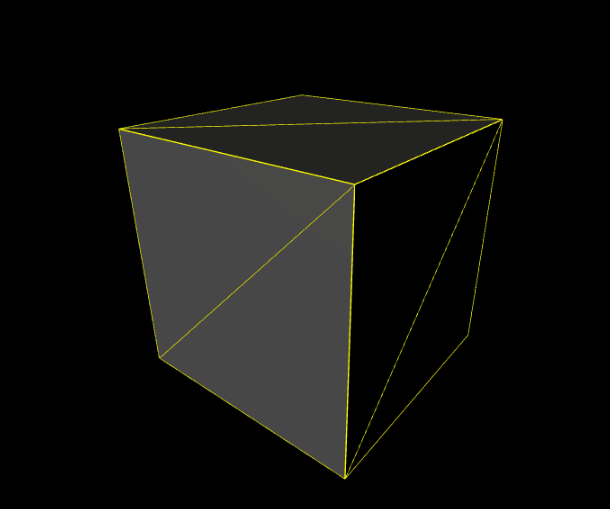

다음 예시는 BoxGeometry와 WireFrameGeometry를 사용하는 것이다.
먼저 BoxGeometry는 가로, 세로, 깊이 각각에 대한 분할 수로 정의된다. 이 분할 수 Default는 1이다.
이 값을 변경하면 segement가 분할되게 된다.
html
<!DOCTYPE html>
<html>
<head>
<meta charset='utf-8'>
<meta http-equiv='X-UA-Compatible' content='IE=edge'>
<title>geometry</title>
<meta name='viewport' content='width=device-width, initial-scale=1'>
<link rel='stylesheet' type='text/css' media='screen' href='02-geometry.css'>
<script type="importmap">
{
"imports": {
"three": "/node_modules/three/build/three.module.js",
"OrbitControls" : "/node_modules/three/examples/jsm/controls/OrbitControls.js"
}
}
</script>
<script src='02-geometry.js' type="module" defer></script>
</head>
<body>
<!--3차원 그래픽 캔버스 요소가 추가될 예정.-->
<div id="webgl-container">
</div>
</body>
</html>
js
import * as THREE from 'three'
import {OrbitControls} from 'OrbitControls'
class App{
constructor(){
const divContainer = document.querySelector("#webgl-container");
this._divContainer = divContainer; //다른 메서드에서 참조 할 수 있도록 함.
// [STEP 1] Renderer 세팅
const renderer = new THREE.WebGLRenderer({
// 생성할때 다양한 옵션을 설정할 수 있음.
antialias : true // antialias : true => 경계선의 계단현상을 없애줌
});
renderer.setPixelRatio(window.devicePiexelRatio);
divContainer.appendChild(renderer.domElement); //canvas타입의 DOM 객체
this._renderer = renderer; // renderer를 다른 메서드에서 참조 할 수 있도록 정의
// [STEP 2] Scene 객체 생성
const scene = new THREE.Scene();
this._scene = scene; // scene을 다른 메서드에서 참조 할 수 있도록 정의
// [STEP 3] Camera 객체 생성
this._setupCamera();
// [STEP 4] Ligth 객체 생성
this._setupLight();
// [STEP 5] 3차원 모델 객체 생성
this._setupModel();
// 마우스 움직이는대로
this._setupControls();
window.onresize = this.resize.bind(this);
this.resize();
requestAnimationFrame(this.render.bind(this));
}
_setupCamera(){
const width = this._divContainer.clientWidth;
const height = this._divContainer.clientHeight;
const camera = new THREE.PerspectiveCamera(
75,
width / height,
0.1,
100
);
camera.position.z = 2;
this._camera = camera;
}
_setupLight(){
const color = 0xffffff;
const intensity = 1
const light = new THREE.DirectionalLight(color, intensity);
light.position.set(-1, 2, 4);
this._scene.add(light);
}
_setupControls(){
new OrbitControls(this._camera, this._divContainer);
}
_setupModel(){
// ## BoxGeometry
// ## wireFrameGeometry
// 1. 회색색상의 Material을 이용
const geometry = new THREE.BoxGeometry(1,1,1); //가로 세로 깊이
const fillMaterial = new THREE.MeshPhongMaterial({
color : 0x515151 // 회색
});
const cube = new THREE.Mesh(geometry, fillMaterial);
// 2. 선의 재질 만들어 Line 타입의 Object를 만듦.
const lineMaterial = new THREE.LineBasicMaterial({ color : 0xffff00});
const line = new THREE.LineSegments(
new THREE.WireframeGeometry(geometry), // WireFrame으로 만들기 위해
lineMaterial
);
// 3. 하나의 객체로 만들기 위해 Group으로 묶음.
const group = new THREE.Group();
group.add(cube);
group.add(line);
// Scene에 담음.
this._scene.add(group);
this._cube = group;
}
resize(){
const width = this._divContainer.clientWidth;
const height = this._divContainer.clientHeight;
this._camera.aspect = width / height;
this._camera.updateProjectionMatrix();
this._renderer.setSize(width, height);
}
render(time){
this._renderer.render(this._scene, this._camera);
this.update(time);
requestAnimationFrame(this.render.bind(this));
}
update(time){
time *= 0.001;
}
}
window.onload = function(){
new App();
};
_setupModel() 함수를 잘 살펴보자.
_setupModel(){
// ## BoxGeometry
// ## wireFrameGeometry
// 1. 회색색상의 Material을 이용
const geometry = new THREE.BoxGeometry(1,1,1); //가로 세로 깊이
const fillMaterial = new THREE.MeshPhongMaterial({
color : 0x515151 // 회색
});
const cube = new THREE.Mesh(geometry, fillMaterial);
// 2. 선의 재질 만들어 Line 타입의 Object를 만듦.
const lineMaterial = new THREE.LineBasicMaterial({ color : 0xffff00});
const line = new THREE.LineSegments(
new THREE.WireframeGeometry(geometry), // WireFrame으로 만들기 위해
lineMaterial
);
// 3. 하나의 객체로 만들기 위해 Group으로 묶음.
const group = new THREE.Group();
group.add(cube);
group.add(line);
// Scene에 담음.
this._scene.add(group);
this._cube = group;
}
Ref
three.js docs
threejs.org
GIS DEVELOPER
안녕하세요, GIS Developer 김형준입니다. 지리정보시스템(GIS) 분야에서 활동하고 있는 소프트웨어 개발자입니다. GIS는 현실 세계의 공간 데이터에 기반한 데이터 처리와 분석 그리고 시각화를 위
www.youtube.com
