[정보보안] Feistel Cipher를 사용하는 DES의 동작 방식

DES에 대해서 알아보기 전에 먼저 Feistel Cipher에 대해서 알아보자.

---

파이스텔 암호(Feistel cipher)

파이스텔 암호화란?

파이스텔 암호(Feistel cipher)는 블록암호(Block Cipher)의 일종  암호화 방식이 특정 계산 함수의 반복으로 이루어진다. 이 때, 각 과정에 사용되는 함수는 라운드 함수(round function)이라고 부른다.



Feistel Cipher는 Block Ciphers를 사용하는 설계 방식, 전반적인 설계 디자인 패턴이라고 보면된다.



파이스텔 암호화 동작 방식

1. F를 라운드 함수로 하고 K0, K1, ... , Kn을 각각 라운드 0, 1, ..., n의 하위 키로 한다.
2. 평문 블록을 두 개의 동일한 조각으로 분할(L0, R0)
3. 각 라운드의 경우 i = 0, 1, ..., n,
4. ComputeLi+1 = Ri, Ri+1 = Li = Li = ⊕ F(Ri,Ki)
5. 암호 텍스트는 (Rn+1, Ln+1)

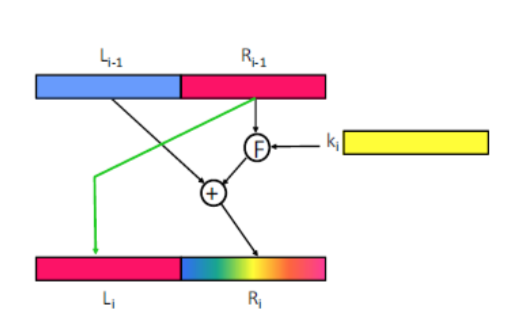

위 그림 전체 (i-1~ i) 의 일련의 과정이 한 Round이다.



파이스텔 암호화 특징

- XOR의 특징을 이용 ex) A XOR B XOR B = A 라는점.

- 암호화된 결과(ciphertext)를 생성할때, bits가 섞인 상태로 완성됨.

- 여기서 F는 어떤 함수를 만들어도 상관 없지만 특정한 F에 Secure하기 때문에 잘 적용하는 것이 중요하다.

F의 가장 대표적인 것이 DES이다.



---

DES(Data Encryption Standard)

- 1970년대에 개발됨

- Lucifer cipher에 기반해서 만들어진 암호화 알고리즘

- U.S. 정부의 표준

- 잘만들어진 암호화 알고리즘

- 대칭키 암호화

- 기존에 암호화된 문서를 복호화 하는 용도로만 사용하고 신규 암호화 문서를 생성하는데는 절대로 사용하지 말 것을 권장



DES는 파이스텔 암호화

- 64 bit(글자 8개정도)의 block으로 쪼갬

- key의 길이는 56 bit - 54bit + 2bit는 parity bit(오류검증)

- round는 16번

- 매번 라운드마다 48 bit의 subkey 사용



---

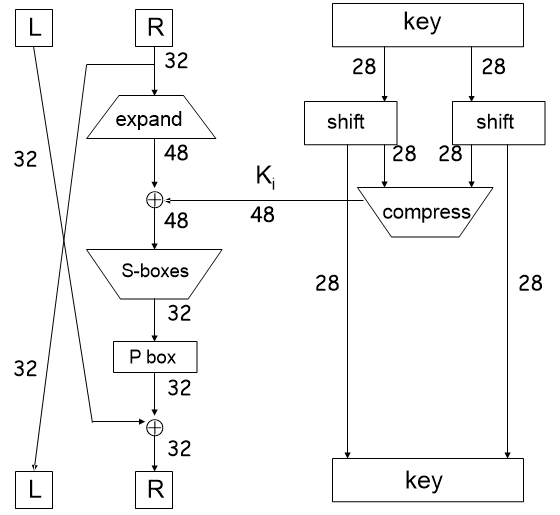

One Round of DES

0) 최초로 섞음.

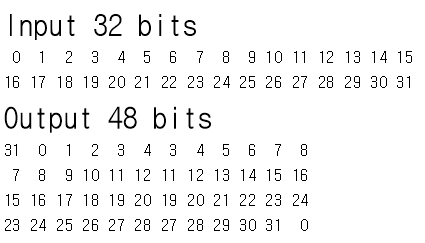

1) expand 확장  : 32비트를 48비트로 확장

DES Expansion Permutation - 섞는다.(순열)

2) DES subkey 를 만들기

(1) 56 비트를 순서를 섞어서 반으로 나눔

Left half key bits (LK)

49 42 35 28 21 14 7

0 50 43 36 29 22 15

8 1 51 44 37 30 23

16 9 2 52 45 38 31



Right half key bits (RK)

55 48 41 34 27 20 13

6 54 47 40 33 26 19

12 5 53 46 39 32 25

18 11 4 24 17 10 3



(2) shift하여 순서를 이동한뒤, 압축 (compress)

8,17,21,24를 LK에서 빼고, 6,9,14,25를 RK에서 뺀다.

Let LK = (LK circular shift left by ri) : 28

Let RK = (RK circular shift left by ri)



Left half of subkey Ki is of LK bits : 24

13 16 10 23 0 4 2 27 14 5 20 9

22 18 11 3 25 7 15 6 26 19 12 1



Right half of subkey Ki is RK bits

12 23 2 8 18 26 1 11 22 16 4 19

15 20 10 27 5 24 17 13 21 7 0 3



- 매 라운드마다 subkey생성

3) expand한 다음에 key와 XOR하여 sboxes를 통해 6비트를 4비트로 매핑 (sboxes는 8개)

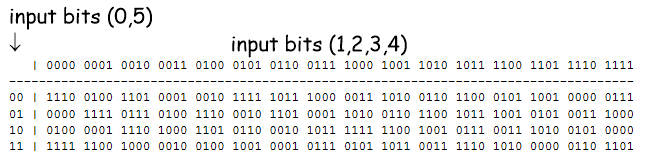

# sbox에서 매핑방법



예를들어 100001이 오면 맨앞과 맨뒤 한자리를 짤라 11, 그리고나머지 0000 두개가 생긴다.

2자리수를 왼쪽 기준, 나머지 4자리수를 오른쪽기준으로하여 표에 맞춰 보면 1111을 출력하게 된다.

이런방식으로 sbox 8 개가 매핑을 통해 48비트를 32비트로 변경 시킴.

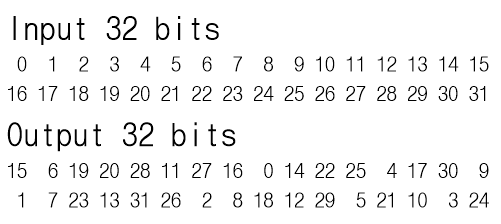

4) DES P-box를 통해 32비트를 섞는다.

5) swap하고 최종적으로 섞어 ciphertext를 만든다.

암호화는 Permutation(순열), Substitution(대체) 방식으로 이루어지게 된다.



---

Securtiy of DES

- S-boxes가 안정성에 영향을 준다.

- back door가 없는 것으로 밝혀짐, key를 직접 하나하나 넣어보는 수 밖에없음
